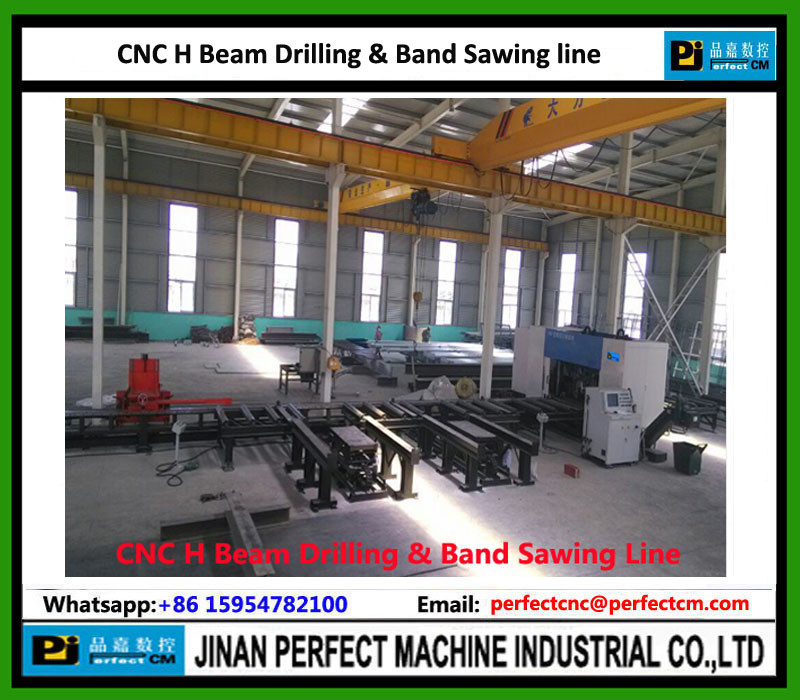

Сверлильный станок с ЧПУ для двутавровых балок в Китае

Сверлильный станок для двутавровых балок с ЧПУ

Особенность продукта:

1. Три сверлильных шпинделя с ЧПУ стапельного типа соответственно сверху, слева и справа могут сверлить отверстия одновременно.

2. Системы ЧПУ и ПЛК, ЭЛТ-дисплей.

3. Восемь осей ЧПУ.

4. Координаты сверления могут быть напрямую перенесены в CAD/CAM.

5. Автоматическое удаление стружки, циркулярная подача СОЖ.

6. Удобное лазерное выравнивание.

СПЕЦИФИКАЦИИ:

Модель SWZ1000 и SWZ1250

Заготовка
Размер двутавровых балок Макс. (высота полотна ширина полки) (мм) Макс. 1000x500; 1250x600
Мин. 150х75
Длина (мм) Автоподача 3000
Ручное кормление 690
Макс. Вес заготовки (кг) 5000 ;10000
Толщина стенки и полки (мм) 80
Диаметр сверления. (мм) Вертикальное сверление 12~ 33,5
Горизонтальное бурение 12~ 26,5
Сверлильные шпиндели Количество шпинделей По одному шпинделю с каждой из трех сторон (сверху, слева, справа) Всего: 3 шпинделя
Скорость вращения (бесступенчатая регулировка скорости) (об/мин) 180~650
Макс. Подача** (мм) (слева, справа): 140 (сверху): 240 или 325
Скорость подачи (мм/мин) 20~300
Перемещение шпинделя влево/вправо (мм) В направлении длины заготовки: 520
Выше вертикального базового уровня: 30~470 Выше вертикального базового уровня: 30~570
Перемещение верхнего шпинделя (мм) В направлении длины заготовки: 520
За горизонтальным базовым уровнем: 910~45 За горизонтальным базовым уровнем: 1160~45
Габаритные размеры (ДШ) (мм) 4450х3050х3520; 4700x3050x3520
Общая мощность (кВт) 28
Вес машины (кг) Прибл. 7000 ;Прибл. 8500
